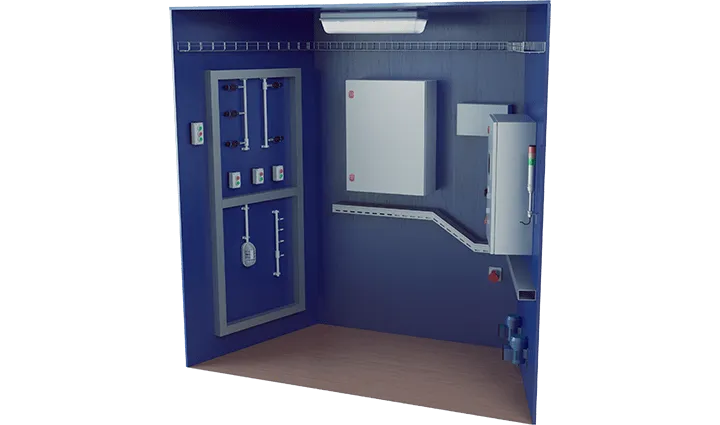

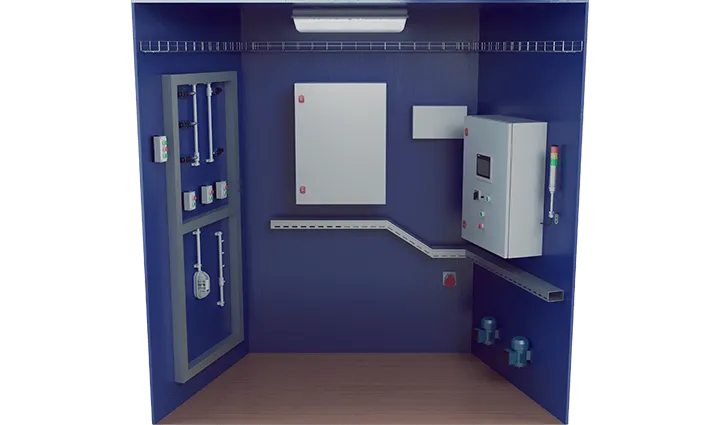

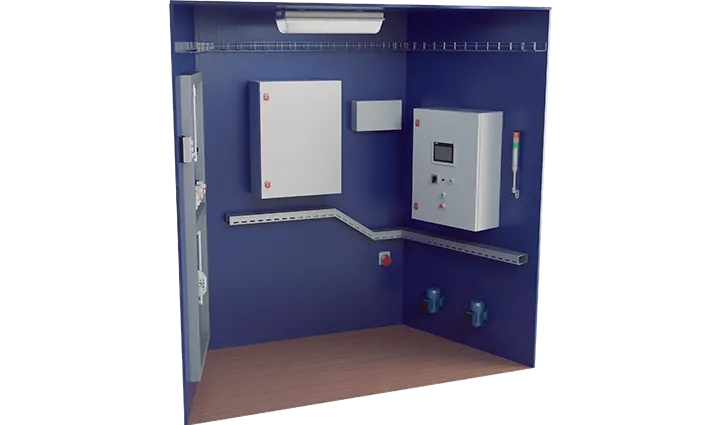

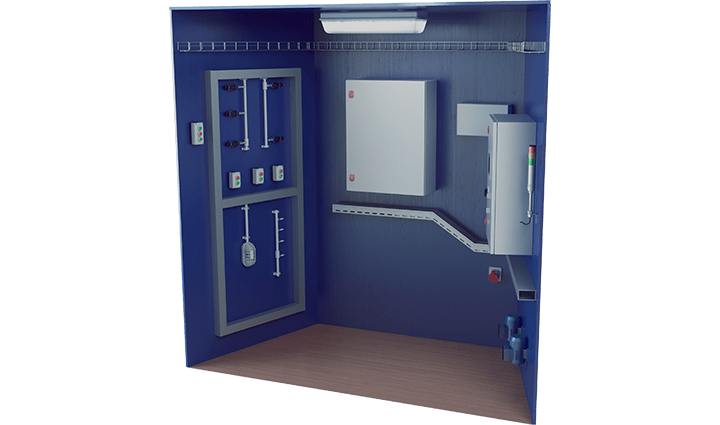

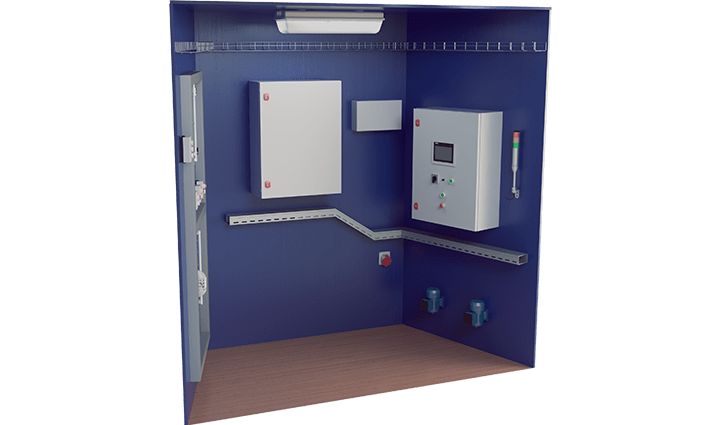

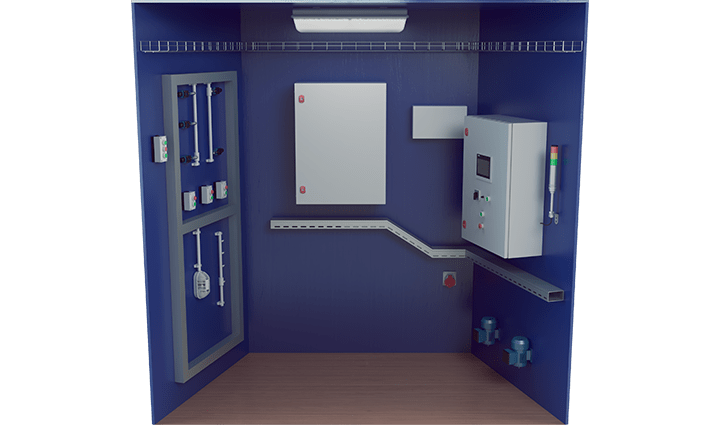

Стенд по изучению интеллектуальной системы учета электрической энергии

Модель: ВСК-ИСУЭЭ

Изучение принципов построения современных систем интеллектуального учета электрической энергии в однофазных и трехфазных сетях переменного тока, аппаратной основы и схем построения систем учета электроэнергии, существующих способов передачи данных и каналов проводной и беспроводной связи. Получение навыков электромонтажа коммутационной аппаратуры, приборов учета, устройств сбора и передачи данных с выбором соответствующих типов и марок проводов и кабелей. Получение навыков интеграции данных с приборов учета и устройств сбора и передачи данных в информационно-вычислительные комплексы. Получение навыков по поверке приборов учета электроэнергии. Получение навыков по измерению сопротивления изоляции и сопротивления заземления.

Характеристики

Габариты (Д х Ш х В): 1100x650х1500 мм

EAC вся продукция Measlab сертифицирована Вся продукция Measlab прошла добровольную сертификацию Гарантия на продукцию Measlab - 2 года

Цена по запросу

Заказать

Лабораторные работы

  • Изучение нормативных требований к интеллектуальным системам учета электроэнергии и типовых технических решений по организации интеллектуального учета электроэнергии
  • Изучение аппаратной основы и структурных схем построения интеллектуальной системы учета электроэнергии. Исследование характеристик однофазных и трехфазных приборов учета электроэнергии, способов передачи информации между прибором учета и устройством сбора данных
  • Изучение характеристик и получение навыков работы с измерительным оборудованием в системах учета электроэнергии в цепях переменного тока. Измерение сопротивления изоляции и сопротивления заземления, проверка цепей на обрыв и замыкание, контроль параметров элементов ИСУЭЭ
  • Построение и анализ векторных диаграмм трехфазных счетчиков электрической энергии, включенных в трехпроводную и четырехпроводную сеть
  • Измерение погрешности однофазных и трехфазных приборов учета электрической энергии без разрыва токовых цепей
  • Измерение фактической нагрузки вторичных цепей (трансформаторов тока/напряжения) в измерительных комплексах учета электрической энергии
  • Получение навыков настройки и считывания данных со средств учета локально через оптический порт и по интерфейсу RS-485
  • Получение навыков настройки и считывания данных со средств учета удаленно по радиомодему (RF)
  • Получение навыков настройки и считывания данных со средств учета удаленно по модему GSM/GPRS
  • Получение навыков программирования и считывания данных со средств учета удаленно по сетям 0,4кВ PLC
  • Получение навыков настройки и считывания данных со средств учета удаленно по интерфейсу Ethernet
  • Изучение характеристик и получение навыков работы с устройством сбора и передачи данных (УСПД). Изучение способов сопряжения УСПД с приборами учета и ПК
  • Изучение существующих информационно-вычислительных комплексов (ИВК) и их функциональных возможностей, интерфейсов пользователя. Интеграция данных с приборов учета и УСПД в ИВК
  • Изучение работы системы АСКУЭ при передаче данных от счетчика электрической энергии до УСПД по распределительной сети 0,4 кВ и далее до диспетчерского пункта по выделенному проводному каналу связи
  • Изучение работы системы передачи данных от счетчика электрической энергии до персонального компьютера по интерфейсу RS-485, с использованием УСПД
  • Изучение работы системы передачи данных от счетчика электрической энергии до персонального компьютера по PLC интерфейсу, с использованием УСПД.
  • Изучение работы системы передачи данных от счетчика электрической энергии до персонального компьютера по интерфейсу Ethernet, с использованием УСПД
  • Изучение работы системы передачи данных от счетчика электрической энергии до персонального компьютера по каналу GSM, с использованием УСПД
  • Диагностирование и выявление сбоев в работе интеллектуальной системы учета электроэнергии. Проверка схемы учета электроэнергии. Изучение технологической последовательности операций при проверке приборов учета и УСПД
  • Определение показателей надежности и качества электроснабжения. Основные показатели качества электроэнергии. Способы фиксации перепадов напряжения и частоты, учета перерывов в электроснабжении. Опрос УСПД через конфигуратор данных приборов учета

Преимущества и особенности

Режим тренажера

Режим тренажера

Встроенные устройства защиты от коротких замыканий, перегрузок и перенапряжений

Встроенные устройства защиты от коротких замыканий, перегрузок и перенапряжений

Комплектация лабораторного стенда

Рама лабораторной установки 1 шт
Дифференциальный автомат 3ф+N 1 шт
Дифференциальный автомат 1ф+N 2 шт
Автоматический выключатель 3ф+N 1 шт
Автоматический выключатель 3ф 1 шт
Автоматический выключатель 1ф+N 1 шт
Автоматический выключатель 1ф 2 шт
Лабораторный трехфазный автотрансформатор 1 шт
Лабораторный однофазный автотрансформатор 1 шт
Ограничитель импульсных напряжений 1 шт
Реле контроля фаз 1 шт
Блок питания 12В 1 шт
Указатель напряжения двухполюсный 1 шт
Токовые клещи 1 шт
Вольтамперфазометр 1 шт
Прибор энергетика многофункциональный 1 шт
Универсальный мультиметр 1 шт
Детектор проводки 1 шт
Счетчик электроэнергии однофазный многотарифный 1 шт
Счетчик электроэнергии трехфазный многофункциональный 1 шт
Устройство считывания оптическое 1 шт
Устройство сбора и передачи данных (УСПД) 1 шт
Испытательная коробка 1 шт
Измеритель сопротивления изоляции 1 шт
Измеритель сопротивления заземления 1 шт
4G модем 1 шт
Роутер (коммутатор) 1 шт
Преобразователь интерфейса RS-485 1 шт
Ноутбук 1 шт
Тепловентилятор трехфазный 1 шт
Обогреватель однофазный 1 шт
Комплект соединительных проводов 1 комплект
Комплект инструментов для электромонтажа силовых линий и линий связи 1 комплект
Методические описания по проведению лабораторных работ 1 комплект
Программное обеспечение для информационно-измерительных систем контроля и учета энергопотребления 1 комплект
