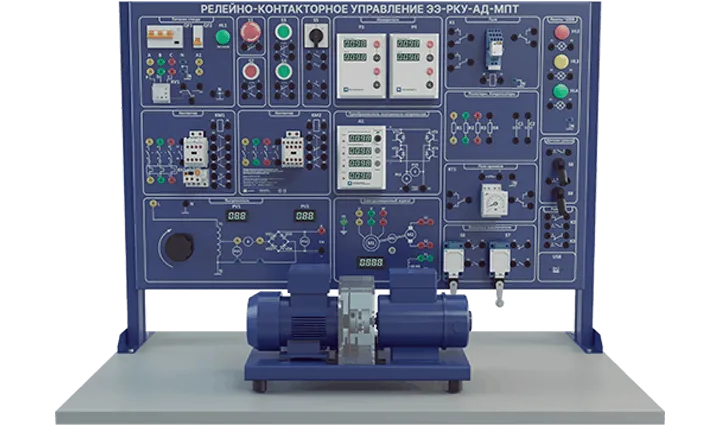

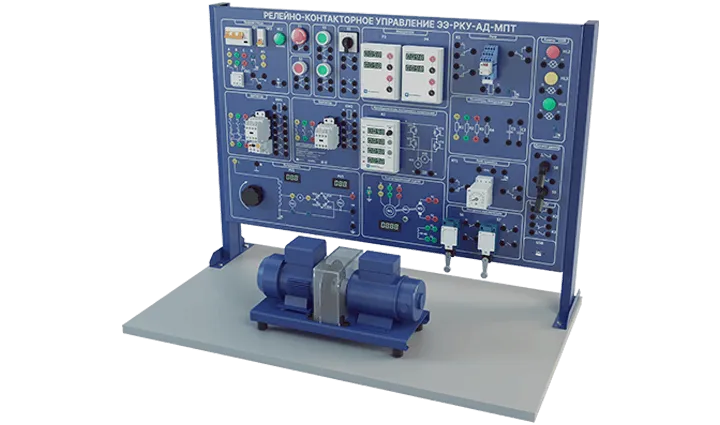

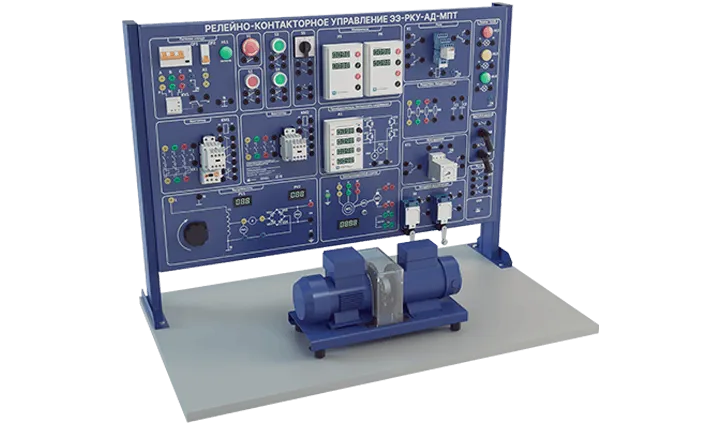

Лабораторная установка по изучению схем релейно-контакторного управления двигателями постоянного и переменного тока
Модель: ЭЭ-РКУ-АД-МПТ
Изучение релейно-контакторных схем управления пуском, торможением, реверсом асинхронного двигателя с короткозамкнутым ротором и двигателя постоянного тока независимого возбуждения. Исследование тепловой защиты двигателя, схем управления двигателями в функции времени, управление с использованием датчиков положения. Монтаж осуществляется проводниками из комплекта поставки с быстросъемными разъёмами типа «Банан». Измерение и отображение значений входного напряжения и тока, частоты вращения электродвигателя. Возможность интеграции стенда в практикумы по направлению «Автоматизация технологических процессов»
Характеристики
Габариты (Д х Ш х В): 1020х600х750 мм
Напряжение питания: 3х380 В
Потребляемая мощность: 0,5 кВт
Цена по запросу
Лабораторные работы
- Изучение схемы прямого пуска асинхронного двигателя с короткозамкнутым ротором
- Изучение схемы пуска асинхронного двигателя с пусковыми резисторами
- Изучение схемы пуска асинхронного двигателя с пусковыми резисторами в функции времени
- Изучение схемы управления асинхронным двигателем с обеспечением его пуска с помощью автотрансформатора
- Изучение схемы тепловой защиты асинхронного двигателя на базе теплового реле
- Изучение схемы защиты асинхронного двигателя с блокировкой по напряжению, основанной на использовании реле контроля фаз
- Изучение схемы прямого пуска, останова и реверса асинхронного двигателя
- Изучение схемы пуска, останова и реверса асинхронного двигателя с короткозамкнутым ротором и концевыми выключателями
- Изучение схемы конденсаторного пуска асинхронного двигателя от однофазной сети
- Изучение схемы прямого пуска и динамического торможения асинхронного двигателя в функции времени
- Изучение схемы управления двигателем постоянного тока независимого возбуждения
- Изучение схемы управления двигателем постоянного тока параллельного возбуждения
- Изучение схемы тепловой защиты двигателя постоянного тока, основанной на использовании электротеплового реле
Преимущества и особенности
Возможность модернизации по запросу клиента
Комплектуется лабораторным столом
Методическое и программное обеспечение в комплекте
Подключение к компьютеру
Комплектация лабораторного стенда
| Лабораторный стол с металлической надставкой | 1 шт |
| Модуль «Питание стенда» | 1 шт |
| Электромашинный агрегат (трехфазный асинхронный двигатель, двигатель постоянного тока, датчик частоты вращения) | 1 шт |
| Трехфазный автотрансформатор | 1 шт |
| Четырехполюсный дифференциальный автоматический выключатель | 1 шт |
| Однополюсный автоматический выключатель | 1 шт |
| Контактор трехфазный | 2 шт |
| Реле электротепловое трехфазное | 1 шт |
| Реле времени | 1 шт |
| Промежуточное реле | 1 шт |
| Выключатель концевой | 2 шт |
| Датчик уровня | 2 шт |
| Резистор добавочный | 4 шт |
| Светосигнальная арматура | 1 комплект |
| Кнопка зеленая без фиксации (НО+НЗ) | 2 шт |
| Кнопка красная без фиксации (НО+НЗ) | 1 шт |
| Кнопка аварийная «Гриб» с фиксацией НЗ | 1 шт |
| Преобразователь постоянного напряжения | 1 шт |
| Выпрямитель | 1 шт |
| Цифровой вольтметр переменного тока | 1 шт |
| Цифровой вольтметр постоянного тока | 1 шт |
| Модуль релейных выходов | 1 шт |
| Модуль измерительный | 1 шт |
| Конденсатор пусковой | 1 шт |
| Конденсатор рабочий | 1 шт |
| Комплект соединительных проводов | 1 шт |
| Реле контроля фаз | 1 шт |
| Мультиметр универсальный | 1 шт |
| Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру | 1 шт |
| Методические описания по проведению лабораторных работ и программное обеспечение | 1 комплект |
