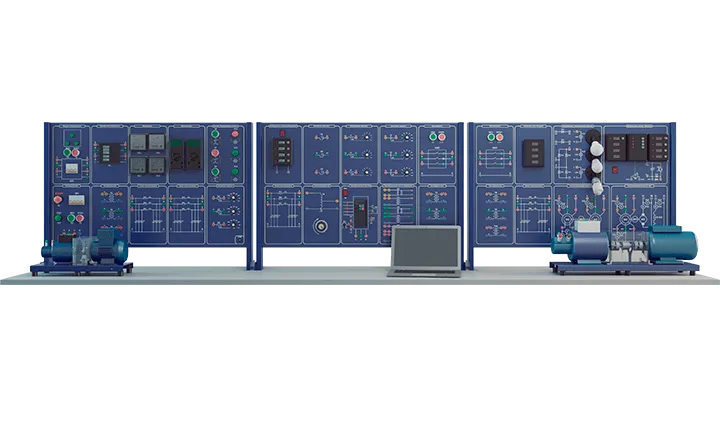

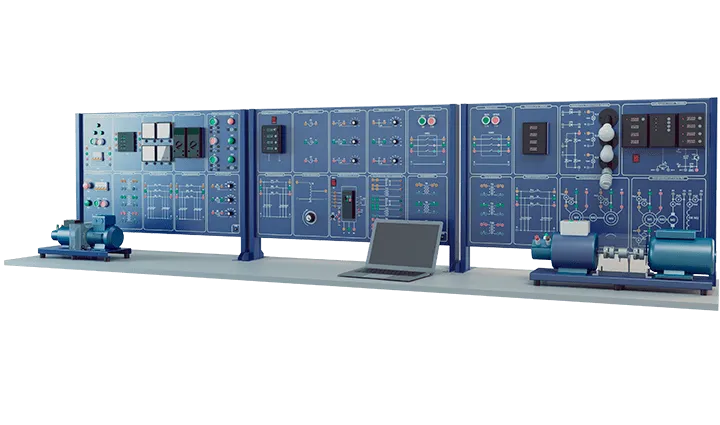

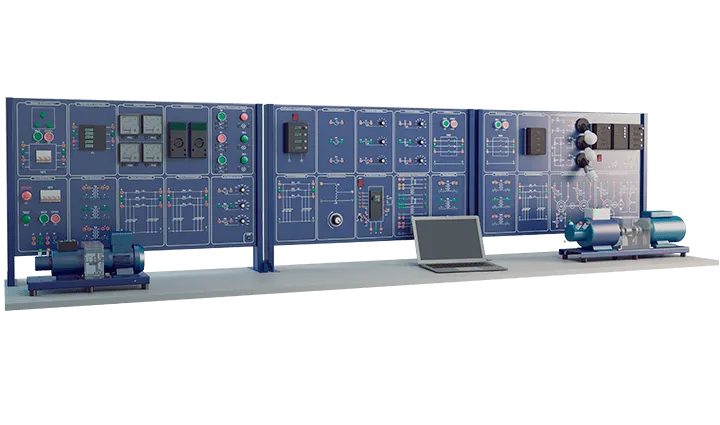

Лабораторная установка «Модель электрической системы с узлом комплексной нагрузки»
Модель: ЭН-МЭС-КН
Предназначена для проведения комплекса лабораторных работ по курсам «Переходные процессы в электроэнергетических системах», «Передача и качество электрической энергии в СЭС», «Релейная защита в электроэнергетических системах», «Автоматизация электроэнергетических систем". Содержит необходимые элементы для изучения работы и характеристик различных энергетических подсистем, элементов релейной защиты и автоматики
Характеристики
Габариты (Д х Ш х В): 3060х600х750 мм
Напряжение питания: 3х380 В
Потребляемая мощность: 0,5 кВт
Цена по запросу
Лабораторные работы
- Анализ переходных процессов при трехфазном КЗ в электрической сети, питающейся от источника бесконечной мощности
- Анализ переходных процессов при трехфазном КЗ в электрической сети, питающейся от источника бесконечной мощности
- Анализ переходных процессов при несимметричных КЗ в электрической сети, питающейся от источника бесконечной мощности
- Исследование процесса синхронизации натурного синхронного генератора с сетью
- Исследование влияния параметров элементов, схемы и режима электрической системы на его устойчивость
- Исследование влияния на статическую устойчивость натурного синхронного генератора вида короткого замыкания в электроэнергетической системе
- Измерение параметров установившегося режима электрической сети с односторонним питанием
- Измерение параметров установившегося режима электрической сети с двусторонним питанием
- Влияние поперечных емкостных составляющих линий электропередач на режим работы распределительных сетей
- Потери электрической энергии в распределительных сетях
- Регулирование напряжения путем продольной компенсации реактивной мощности с помощью конденсаторной батареи
- Регулирование напряжения и перетоков реактивной мощности в распределительных сетях
- Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой
- Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой
- Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой
- Исследование статических характеристик осветительной нагрузки
- Исследование статических характеристик выпрямительной нагрузки
- Исследование статических характеристик асинхронной нагрузки
- Исследование статических характеристик электромашинной нагрузки постоянного тока
- Токовая отсечка
- Максимальная токовая защита с независимой выдержкой времени
- Максимальная токовая защита с пуском по напряжению
- Максимальная токовая защита с ограниченно-зависимой выдержкой времени
- Защита от однофазных коротких замыканий на землю
- Продольная дифференциальная защита ЛЭП
- Дифференциальная защита трансформатора
- Автоматическое повторное включение линии электропередачи
- Автоматическое включение резерва питающего присоединения
- Автоматическое включение резерва секционного выключателя
- Автоматическая синхронизация генератора с сетью
Преимущества и особенности
Возможность модернизации по запросу клиента
Встроенные устройства защиты от коротких замыканий, перегрузок и перенапряжений
Комплектуется лабораторным столом
Методическое и программное обеспечение в комплекте
Подключение к компьютеру
Комплектация лабораторного стенда
| Лабораторный стол с металлической надставкой | 3 шт |
| Модули: | |
| - питания стенда | 1 шт |
| - выключателя | 2 шт |
| - линии электропередач | 4 шт |
| - трансформаторов тока и напряжения | 1 шт |
| - возбудителя синхронной машины | 1 шт |
| - возбуждения машины постоянного тока и нагрузки | 1 шт |
| - активной нагрузки | 1 шт |
| - индуктивной нагрузки | 1 шт |
| - емкостной нагрузки | 1 шт |
| - измерительный | 1 шт |
| - измерителя мощности | 1 шт |
| - мультиметров | 1 шт |
| - частотного преобразователя | 1 шт |
| - однофазных трансформаторов | 3 шт |
| - синхронизации | 1 шт |
| - выпрямителя/осветительной нагрузки | 1 шт |
| - автотрансформатора | 1 шт |
| Электромашинный агрегат 1(синхронный генератор-двигатель, асинхронный двигатель с короткозамкнутым ротором) | 1 шт |
| Электромашинный агрегат 2 (универсальная машина переменного тока, энкодер, двигатель постоянного тока) | 1 шт |
| Персональный компьютер | 1 шт |
| Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру | 1 шт |
| Методические описания по проведению лабораторных работ и программное обеспечение | 1 комплект |
