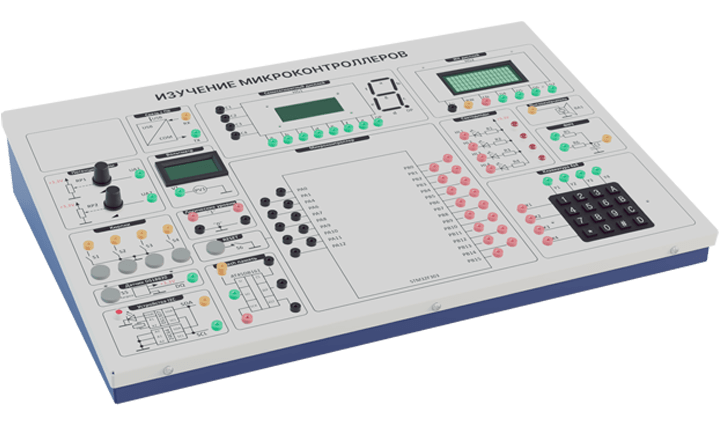

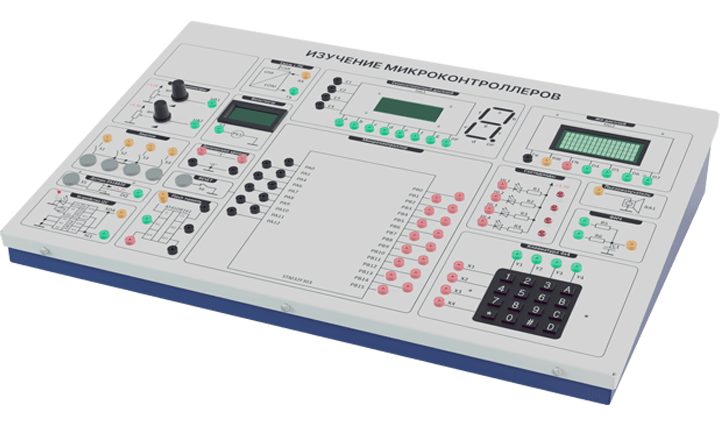

Лабораторная установка по изучению микроконтроллеров
Модель: ЭЭ-МК
Стенд предназначен для выполнения комплекса лабораторных работ по основным разделам программирования микроконтроллеров. Стенд позволяет проводить конструирования схем на микроконтроллерах и их программирования. Стенд содержит необходимые элементы для изучения аналого-цифровых, цифро-аналоговых преобразований, работы с периферийными устройствами, интерфейсами связи. Подходит для НПО, СПО, ВПО, дополнительного образования, повышения квалификации, проектно-исследовательской деятельности.
Характеристики
Габариты (Д х Ш х В): 455х315х85 мм
Напряжение питания: 220 В
Потребляемая мощность: 0,1 кВт
Цена по запросу
Лабораторные работы
- Знакомство со стендом, изучение программного и аппаратного обеспечения стенда
- Изучение способов управления портами ввода-вывода. Написание программы «бегущий огонь» на светодиодах, подключение кнопочных переключателей к микроконтроллеру
- Матричная клавиатура. Способы опроса, подавление дребезга контактов. Написание программы, считывающей нажатую клавишу и отображающей код клавиши на светодиодах
- Динамическая индикация. Режимы работы, способы программной генерации таких режимов. Написание программы-счетчика входных импульсов с отображением на семисегментном индикаторе
- ЖКИ-дисплей. Инициализация, работа в различных режимах. Написание программы вывода на дисплей пользовательской информации
- Изучение универсального синхронно-асинхронного приемопередатчика (USART). Задание режимов обмена, скорости обмена, прерывания по приему и передаче. Программа, отображающая принятые символы на ЖКИ-дисплее
- Цифро-аналоговое преобразование в микроконтроллере
- Генерация звука микроконтроллером. Режимы программной генерации, ШИМ. Режимы работы пьезоизлучателя. Написание программы – музыкальной шкатулки
- Интерфейс I2C. Адресация, доступ, режимы обмена. Режимы программной и аппаратной реализации I2C интерфейса. Написание программы, обеспечивающей формирование необходимых интерфейсу последовательностей
- Интерфейс I2C. Микросхема часов реального времени DS1307. Режимы работы, установка даты и времени, считывание. Написание программы, считывающей текущее время и выводящей на ЖКИ-дисплей
- Интерфейс I2C. Работа с микросхемой EEPROM. Чтение, запись, адресация блоков
- Интерфейс SPI. Адресация, режимы обмена, программная и аппаратная реализация. Написание программы, обеспечивающей формирование необходимых интерфейсу последовательностей
- Интерфейс 1-wire. Адресация, режимы обмена, режимы питания, реализация. Границы временных интервалов, требуемая точность их соблюдения. Написание программы, обеспечивающей формирование необходимых интерфейсу последовательностей
- Интерфейс 1-wire. Микросхема температурного датчика DS18B20. Режимы измерения температуры, зависимость точности преобразования от времени преобразования. Написание программы, считывающей текущую температуру и отображающей ее на семисегментных индикаторах
- Аналого-цифровое преобразование в микроконтроллере
Преимущества и особенности
Методические рекомендации в комплекте
Режим тренажера

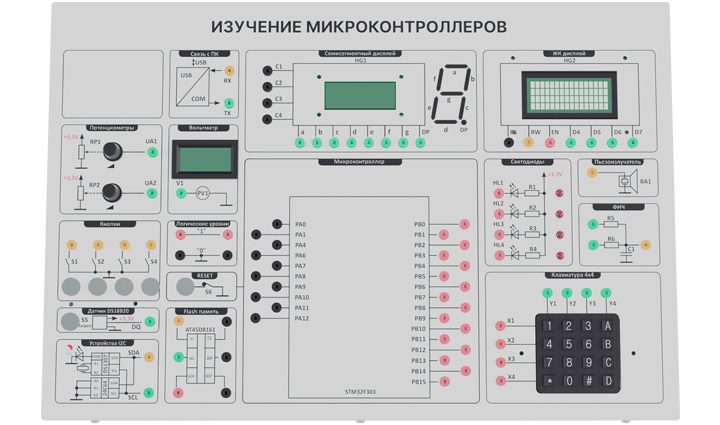

Комплектация лабораторного стенда
| Источник питания | 1 шт |
| Жидкокристаллический четырехстрочный цифро-буквенный дисплей | 1 шт |
| Семисегментный четырехразрядный индикатор | 1 шт |
| Пьезоизлучатель | 1 шт |
| Модуль связи с компьютером (виртуальный COM-порт) | 1 шт |
| Кнопочный выключатель | 4 шт |
| Светодиод | 4 шт |
| Потенциометр для генерации аналогового напряжения | 2 шт |
| Цифровой вольтметр | 1 шт |
| Матричная клавиатура | 1 шт |
| Фильтры низких частот с различными параметрами | 1 шт |
| Микросхема DS1307Z (часы реального времени) | 1 шт |
| Микросхема 24LC64 (EEPROM-память объемом 64 кБит) | 1 шт |
| Микросхема Data Flash AT45DB161 (Flash c объемом 16 Мбит) | 1 шт |
| Микросхема DS18B20 с интерфейсом 1-wire | 1 шт |
| Соединительные провода | 1 комплект |
| Методические описания по проведению лабораторных работ и программное обеспечение | 1 комплект |
